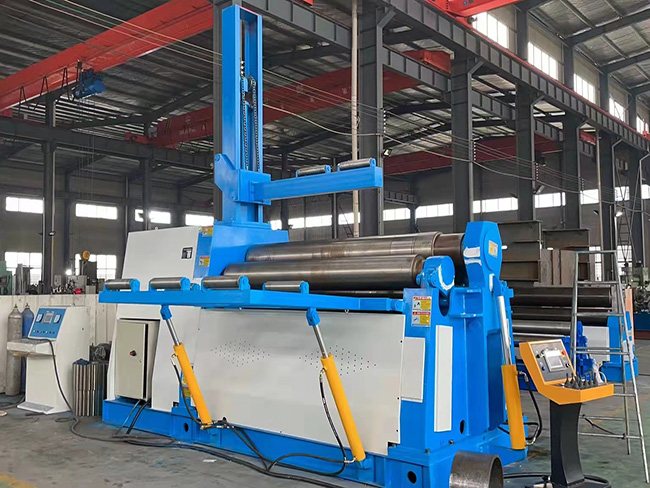

四輥卷板機性能特點:
該機(ji)結(jie)構(gou)型式四(si)輥式,上(shang)輥為(wei)主傳動,通過(guo)(guo)減速機(ji)的(de)輸出齒(chi)輪(lun)(lun)與上(shang)輥齒(chi)輪(lun)(lun)嚙合(he),為(wei)卷制板材(cai)提供扭矩;下輥作(zuo)垂直升(sheng)降(jiang)運(yun)動,通過(guo)(guo)液(ye)壓缸內的(de)液(ye)壓油作(zuo)用于活(huo)塞而(er)獲得(de),以便夾緊板材(cai),為(wei)液(ye)壓傳動;在下輥的(de)兩側(ce)設有側(ce)輥并沿著機(ji)架導軌(gui)作(zuo)傾(qing)運(yun)動,通過(guo)(guo)絲桿絲母蝸輪(lun)(lun)蝸桿傳動;該機(ji)優點是板材(cai)端部預彎及卷圓(yuan)可以在同一臺設備上(shang)進行(xing)。
技術參數:
規格型(xing)號
|
卷板(ban)最(zui)大厚(hou)度mm
|
卷(juan)板(ban)最大寬度mm
|
卷板屈服極限(xian)Mpa
|
卷(juan)板速度m/min
|
滿載最小直(zhi)徑(jing)mm
|
上(shang)輥直徑mm
|
下(xia)輥直徑mm
|
側輥直(zhi)徑mm
|
側(ce)輥最大行程mm
|
側(ce)輥(gun)調整(zheng)速度(du)m/min
|
主電機功率(lv)kw
|
W12-25*2000
|
25
|
2000
|
245
|
4
|
800
|
350
|
320
|
240
|
240
|
80
|
22
|
W12-20*2500
|
20
|
2500
|
245
|
4
|
640
|
350
|
320
|
240
|
240
|
80
|
30
|
W12-30*2000
|
30
|
2000
|
245
|
4
|
1000
|
400
|
360
|
240
|
240
|
80
|
37
|
W12-25*2500
|
25
|
2500
|
245
|
4
|
800
|
400
|
360
|
240
|
240
|
80
|
37
|
W12-35*2000
|
35
|
2000
|
245
|
4
|
1200
|
420
|
380
|
210
|
210
|
80
|
37
|
W12-30*2500
|
30
|
2500
|
245
|
4
|
1000
|
400
|
360
|
230
|
230
|
80
|
37
|
W12-40*2000
|
40
|
2000
|
245
|
4
|
1400
|
480
|
400
|
420
|
420
|
80
|
45
|
W12-45*2000
|
45
|
2000
|
245
|
4
|
1600
|
500
|
450
|
280
|
280
|
80
|
45
|
W12-35*2500
|
35
|
2500
|
245
|
4
|
1200
|
480
|
400
|
420
|
420
|
80
|
45
|
W12-40*2500
|
40
|
2500
|
245
|
4
|
1400
|
500
|
450
|
380
|
380
|
80
|
45
|
W12-45*2500
|
45
|
2500
|
245
|
4
|
1600
|
530
|
480
|
450
|
450
|
80
|
63
|
W12-35*3000
|
35
|
3000
|
245
|
4
|
1200
|
500
|
450
|
380
|
380
|
80
|
45
|
W12-45*3000
|
45
|
3000
|
245
|
4
|
1600
|
560
|
500
|
450
|
450
|
80
|
63
|
W12-55*2500
|
55
|
2500
|
245
|
4
|
2000
|
600
|
550
|
500
|
500
|
78
|
75
|
W12-55*3000
|
55
|
3000
|
245
|
4
|
2000
|
620
|
560
|
500
|
500
|
78
|
75
|
W12-65*3000
|
65
|
3000
|
245
|
4
|
2400
|
670
|
600
|
550
|
550
|
78
|
110
|
