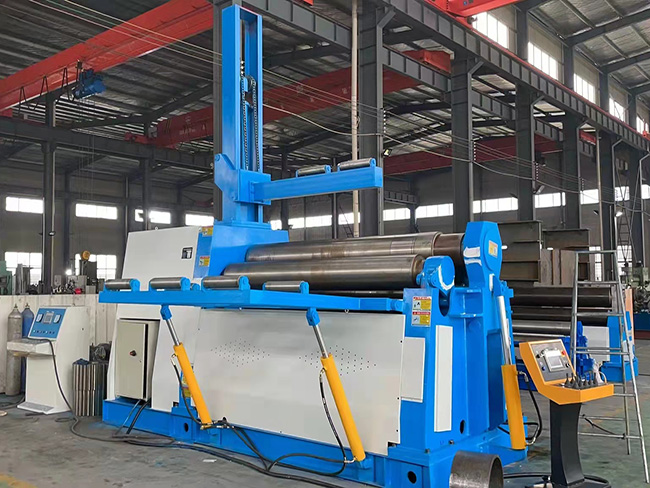

四輥卷板機的(de)傳(chuan)動系統全部(bu)設置在右(you)機架的(de)右(you)側,機架及傳(chuan)動部(bu)分設置在整體(ti)焊接底座上(shang)(shang),構成機器(qi)的(de)主體(ti),卷板(ban)時上(shang)(shang)輥受(shou)到向上(shang)(shang)的(de)卷制力發生向上(shang)(shang)的(de)撓曲變形,正(zheng)好與腰鼓形的(de)中間部(bu)分抵(di)消,使上(shang)(shang)輥基本趨于(yu)平直的(de)狀(zhuang)態(tai).
這種方(fang)法在卷板機中應用較為廣泛,被多數設(she)計者采用,該設(she)計雖能(neng)起(qi)到一定的補償(chang)效果,但計算和(he)制造比(bi)較困難,為上工作(zuo)輥(gun)(gun)加(jia)設(she)支(zhi)承(cheng),該方(fang)法為上工作(zuo)輥(gun)(gun)加(jia)設(she)支(zhi)承(cheng)梁及支(zhi)承(cheng)輥(gun)(gun),通過調節支(zhi)承(cheng)輥(gun)(gun)的高度可以使(shi)上工作(zuo)輥(gun)(gun)向下產生一定的預變形。
與卷(juan)板(ban)時上(shang)工(gong)作輥產生的(de)向上(shang)的(de)變形剛好抵消,從而達到(dao)撓(nao)度補(bu)償的(de)目的(de),這種方法多用于(yu)專制(zhi)寬度尺(chi)寸較大的(de)卷(juan)板(ban)機(ji),如船用卷(juan)板(ban)機(ji)及石油儲運罐(guan)體(ti)的(de)卷(juan)制(zhi)。 且只能卷(juan)制(zhi)圓弧(hu)板(ban)件或卷(juan)筒直徑較大的(de)工(gong)件,設置可升降支承。
該方法為上下(xia)作(zuo)輥(gun)(gun)設置可(ke)升降(jiang)支(zhi)承(cheng)梁(liang)及支(zhi)承(cheng)輥(gun)(gun),當進行板端(duan)預彎時(shi),受力較大,工(gong)(gong)作(zuo)輥(gun)(gun)會產生撓曲(qu)變形(xing),此時(shi)把(ba)支(zhi)承(cheng)梁(liang)降(jiang)下(xia)來,對上工(gong)(gong)作(zuo)輥(gun)(gun)進行支(zhi)承(cheng),減少其(qi)變形(xing),預彎結束后,卷圓時(shi),將支(zhi)承(cheng)梁(liang)升起,三(san)輥(gun)(gun)卷板機可(ke)根據工(gong)(gong)作(zuo)情況分別(bie)采用油杯(bei)潤滑(hua)、人工(gong)(gong)加油和箱式(shi)潤滑(hua)等三(san)種方式(shi)。
筒體(ti)可(ke)以從上(shang)工(gong)作(zuo)(zuo)輥與支(zhi)承輥中(zhong)間穿過(guo),該方法適用(yong)于卷筒直徑較小,同時要求板端預彎的工(gong)件,使用(yong)反(fan)(fan)壓(ya)力(li),該方法通過(guo)反(fan)(fan)壓(ya)力(li)作(zuo)(zuo)用(yong)來(lai)減小上(shang)工(gong)作(zuo)(zuo)輥撓度,在機架外側(ce)安(an)裝(zhuang)兩個液壓(ya)缸分(fen)別垂直向上(shang)給上(shang)輥兩端施(shi)加(jia)反(fan)(fan)壓(ya)力(li),使上(shang)輥中(zhong)間段產生向下的彎曲變形。
從而消除(chu)因(yin)上輥撓度不足而產(chan)生(sheng)的變形,該(gai)方法的優(you)勢(shi)在(zai)于補償量(liang)隨負載(zai)變化而變化,缺點是機械結構較(jiao)復雜設,計難度大,造價較(jiao)高。 而三輥卷板機的電控臺設在(zai)機器的前面(mian),所(suo)以(yi)各輥軸(zhou)頸、升(sheng)降(jiang)絲桿與傳(chuan)動軸(zhou)軸(zhou)頸等為油杯潤滑。
齒輪、蝸(gua)輪、活動軸承與翹起調整機構絲桿等處采用定期人工加油(you)潤滑(hua)。減速機內齒輪與軸承的(de)潤滑(hua)是借助于油(you)在箱體內的(de)飛濺(jian)來實現的(de)。為指示上(shang)輥升降位移,在右(you)機架及軸承處設有指針、標尺,這種結構的(de)三輥卷(juan)板(ban)機。
兩下(xia)輥(gun)(gun)的(de)位置固定,且始終對稱于上輥(gun)(gun),直接用(yong)它卷制出(chu)(chu)的(de)工件的(de)端部(bu)剩余直邊較長,需(xu)要先(xian)借助于專用(yong)工具或其它設(she)備予(yu)彎端部(bu)來彌(mi)補(bu)這一不足,為便于筒形工件從(cong)上輥(gun)(gun)取出(chu)(chu),下(xia)輥(gun)(gun)的(de)正(zheng)反旋轉、上輥(gun)(gun)的(de)升降、翹起、放平(ping)均由(you)電器控制,卸料的(de)翻轉軸(zhou)承的(de)脫開與閉合,翹起調正(zheng)機(ji)構的(de)位置調整,離合器的(de)離合均為手動操作。卷板機(ji)在上輥(gun)(gun)左(zuo)端設(she)有翻轉軸(zhou)承,右(you)端設(she)有翹起調整結(jie)構。
